ТЕМА: трансформатор тс-26-1

трансформатор тс-26-1 7 года 9 мес. назад #1384

  • 4uzhoj
  • 4uzhoj аватар
  • Вне сайта
  • Администратор
  • Истина где-то рядом...
  • Сообщений: 739
  • Спасибо получено: 202
  • Репутация: 66
Сейчас глянул на шасси телевизора допотопного - типа акаи вроде. Там микруха MC79M12C то что нужно для "минусового" выхода. Короче где 79 это для минуса а 78 это для плюса. Буквы от фирмы зависят.
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1385

  • udgin
  • udgin аватар
  • Вне сайта
  • Живу я здесь
  • Сообщений: 334
  • Спасибо получено: 10
  • Репутация: 18
А я нашёл L78m12
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1386

  • 4uzhoj
  • 4uzhoj аватар
  • Вне сайта
  • Администратор
  • Истина где-то рядом...
  • Сообщений: 739
  • Спасибо получено: 202
  • Репутация: 66
Это для плюсового вывода. Теперь 79 надо найти.
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1387

  • udgin
  • udgin аватар
  • Вне сайта
  • Живу я здесь
  • Сообщений: 334
  • Спасибо получено: 10
  • Репутация: 18
Привет,купил я L7915 bL7815
Теперь буду собирать :)

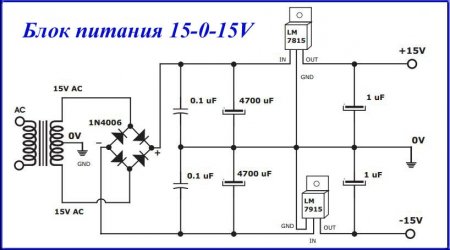

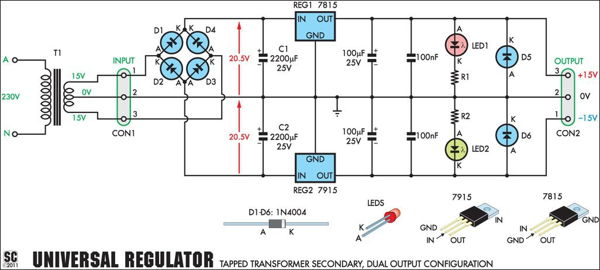

Выбрал две схемы,какой вариант лучше 1 или 2 ??
Вложения:
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1388

  • 4uzhoj
  • 4uzhoj аватар
  • Вне сайта
  • Администратор
  • Истина где-то рядом...
  • Сообщений: 739
  • Спасибо получено: 202
  • Репутация: 66
Привет. Обе схемы нормальные. Я собирал бы вторую (возиться меньше :) ), но первая, со светодиодами, выглядит лучше :).
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1389

  • udgin
  • udgin аватар
  • Вне сайта
  • Живу я здесь
  • Сообщений: 334
  • Спасибо получено: 10
  • Репутация: 18
Просто у второй 4700 мкф,а меня есть но они разных размеров :)
А можно меньше чем 4700 мкф ???
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1390

  • 4uzhoj
  • 4uzhoj аватар
  • Вне сайта
  • Администратор
  • Истина где-то рядом...
  • Сообщений: 739
  • Спасибо получено: 202
  • Репутация: 66
Да можно конечно... и на 3300 и 2200. Просто немного хуже фильтрация будет. Но особо это не заметно.
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1391

  • udgin
  • udgin аватар
  • Вне сайта
  • Живу я здесь
  • Сообщений: 334
  • Спасибо получено: 10
  • Репутация: 18
и ещё,я что то не пойму
На сайте он пишет Конденсаторы 0,1mF = 104 – 2 шт.
Но 104 вроде это не 0.1mF ?
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1392

  • udgin
  • udgin аватар
  • Вне сайта
  • Живу я здесь
  • Сообщений: 334
  • Спасибо получено: 10
  • Репутация: 18
Ой :) :) :)
Всё правельно,я уже спать хочу :) :)
Администратор запретил публиковать записи гостям.

трансформатор тс-26-1 7 года 9 мес. назад #1393

  • 4uzhoj
  • 4uzhoj аватар
  • Вне сайта
  • Администратор
  • Истина где-то рядом...
  • Сообщений: 739
  • Спасибо получено: 202
  • Репутация: 66
0,1мкФ = 100нФ = 104. Там любые можно ставить с расчетом что чем больше емкость тем лучше.
