Вечер добрый. Если честно, то понятия не имею... Проблема в том, что нужно знать не только общий ток потребления подсветки но и минимальное значение этого тока при котором подсветка будет работать без ухудшения параметров свечения. Начать можно с измерения тока потребления подсветки. Затем уже можно воспользоваться формулой расчета гасящего резистора. На мой взгляд достаточно будет снизить с помощью резистора напряжение питания подсветки максимум вольт на 5 - 10... Естественно упадет и ток. Но повторюсь еще раз - надо знать ток потребления и напряжение питания подсветки. Замерьте ток и напряжение и отпишитесь если затрудняетесь с дальнейшими расчетами. Не забудьте что нужно рассчитать и мощность резистора...

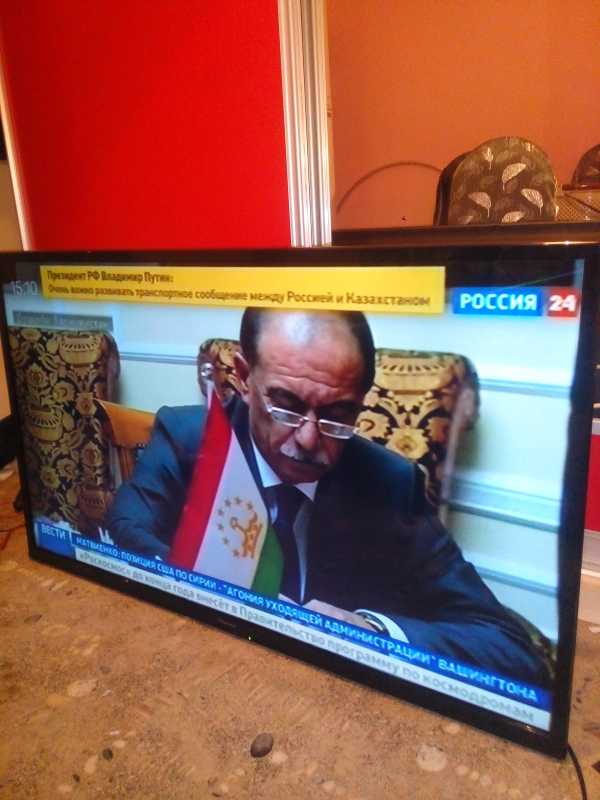

Спасибо огроменное за помощь!!! Телевизор заработал, но чего мне стоило разобрать и собрать матрицу......Светодиод поменял на подобный..купил в радиомаге...он был чуть светлее, но я его затонировал)) пленкой. Ещё раз спасибо о великий Гуру)!!!

Линейку с не исправным диодом переставал вниз.

Ну и слава Богу ). Моих заслуг в этом нет . Ни один мой совет Вам не пригодился, Вы прекрасно справились и сами . Удачи Вам в дальнейших ремонтах !

Доброго времени! Столкнулся с той же проблемой. Не работают 7 светодиодов. Не подскажите на сколько вольт светодиоды нужны?

Приветствую! Могу только сказать что нужен даташит на светодиоды установленные в матрице. Какие стоят в этой - не знаю к сожалению . Там ведь проблема не только (и не столько в напряжении питания) но и в токе на который рассчитан каждый из диодов....
Подбирать желательно по обоим параметрам - и по напряжению и по току. Выход один, искать даташит и подбирать аналоги. Если сильно будет отличаться замена то это скажется на яркости участка где установлены или они долго не протянут... или перегорят или нагрев участка матрицы будет.

Приветствую !

ТВ панасоник TX-LR50B6 При включении 3 раза вспыхивает кратковременно подсветка ,затем начинает мигать красный светодиод (примерно 1раз в 4 сек) .

На перемычке JS7402 (PSU) появляются 24В и падают до 0 . С отключенным шлейфом подсветки с платы TPN4G549 происходит тоже самое. Что еще проверить чтобы убедиться ,что надо вскрывать корыто для проверки сведодиодов ?

Кондеры на инверторе проверил ESR-метром - норма .

Здравствуйте. Скорее всего действительно убой подсветки. Обычно накрываются диоды по типу "обрыва". То есть когда Вы отключили соединитель идущий к ним то это ничего не решает... они и так в "обрыве". И обрыв диодов и отключенный соединитель БП воспринимает одинаково - как неисправность. Мигание светодиодов свидетельствует о их неисправности... Несколько раз мигнуть у них еще хватает "здоровья", дальше происходит обрыв нагрузки цепи питания. БП отключается... Можно для верности поискать в инете КОД ОШИБКИ -для данной модели ТВ. Но думаю (не пользуюсь кодами ошибок, по этому плохо знаю)что скорее всего это именно связано с проблемой подсветки. Решать конечно Вам, но я бы копал именно в этом направлении... Удачи!

спасибо ,буду отписываться о результатах

Хорошо . Пробуйте, должно получится. Еще раз удачи!
