Здравствуйте.Помогите разобраться в нескольких вопросах.Достался синтезатор Bontempi PM 694

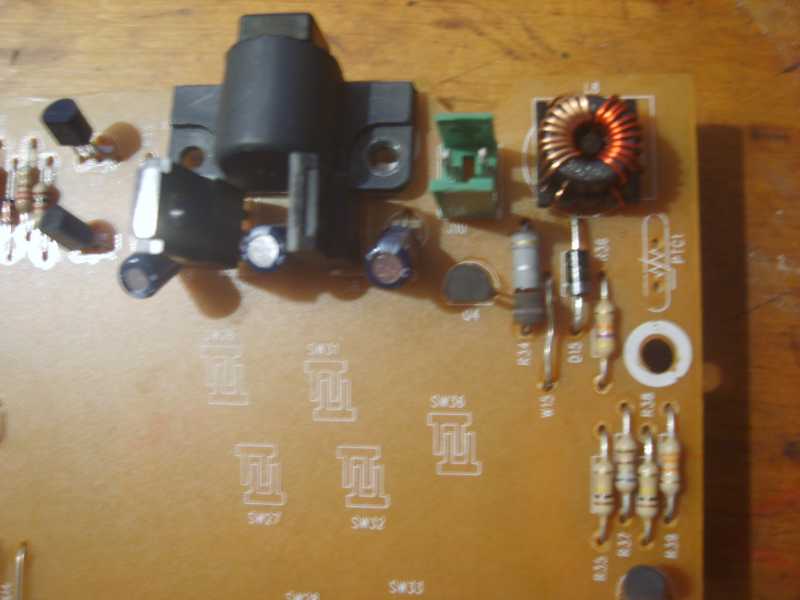

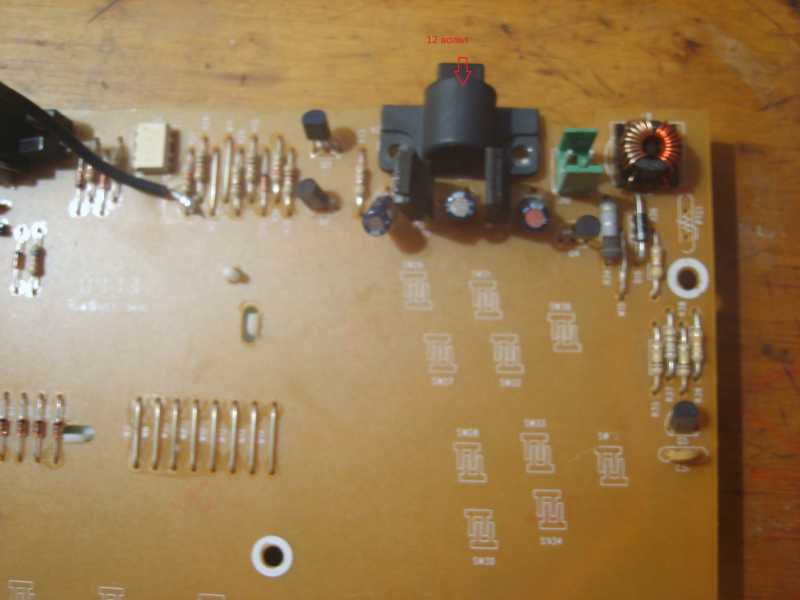

похоже китайский. .Первый вопрос,на входе питания (12 вольт)стоит диод (in 4004) он греется,пальцами не удержишь.Снял прозвонил,нормально.Схемы найти не удалось.

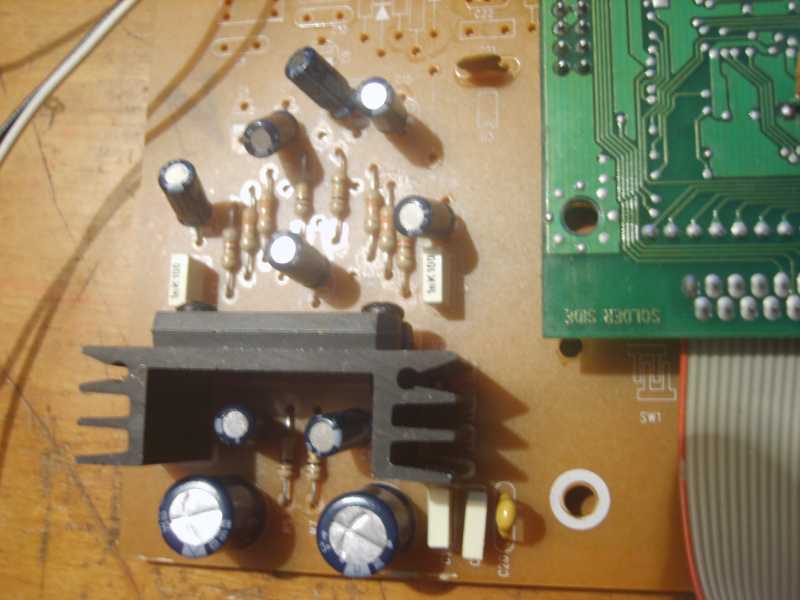

При это аппарат включается но греется ещё и микросхема усилителя BA 5415a,звук при этом есть.греется сильно.На долго не включаю,чтоб не спалить.

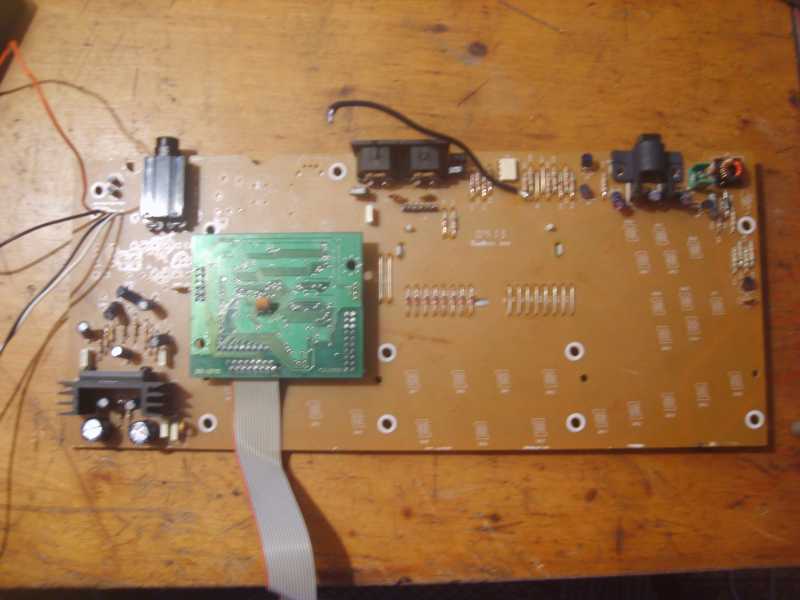

Фото прилагается.
Спасибо.

Привет! Диод греется того, что через него ток прет больше чем нужно. Скорее всего микросхема жрет много. А звук нормальный или с искажением или слабенький???! Для начала проверь блок питания... Сколько он выдает. А то может напряжение питания выше нормы. Тогда и диод греться будет и микруха. Если блок в норме, попробуй тогда питание от микрухи отключить. Будет ли после этого диод греться ?!

Да я сразу не сказал что родного нет, Я от компьютерного 12 вольт взял.
Что не нужно было ?
Звук был не искажён.а вот по громкости не знаю,я же не слышал как о раньше играл,плюс может там громкость уменьшена

откинул питания усилителя,теперь греется транзистор c32740 ну так хорошо горячий
это что ему гаплык ?

А там точно нужен 12 вольтовый блок?! Странно что-то... Посмотри, там отсек для батареек есть? Вроде как должен быть. Если есть, то глянь какие и сколько должны ставиться. Если бы ляпнул, то вряд-ли звук был .

Да там 12 точно,на самом корпусе написано и я видео смотрел про него.Просто c32740 греется но за него держатся можно,он у меня минут 25 включённый лежал и ничего.
Просто тут ещё один самый важный момент,как узнать какой там кварц стоял ?

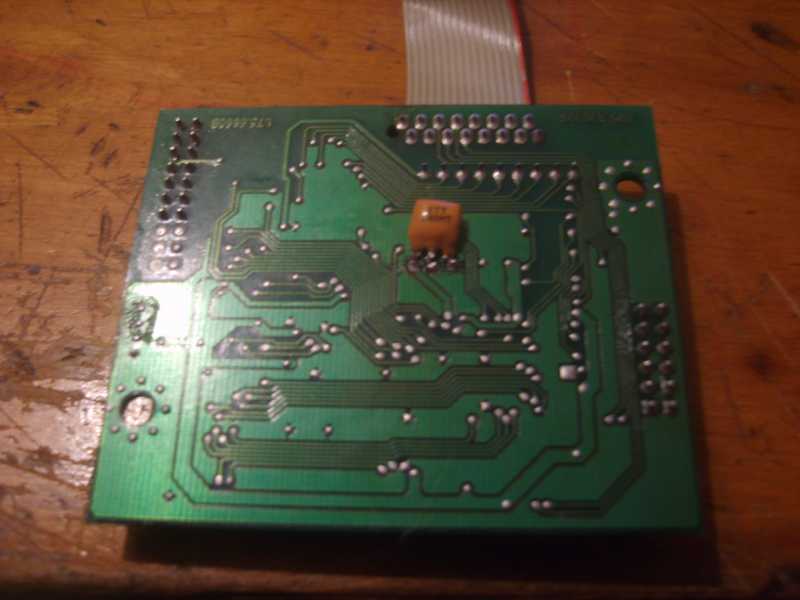

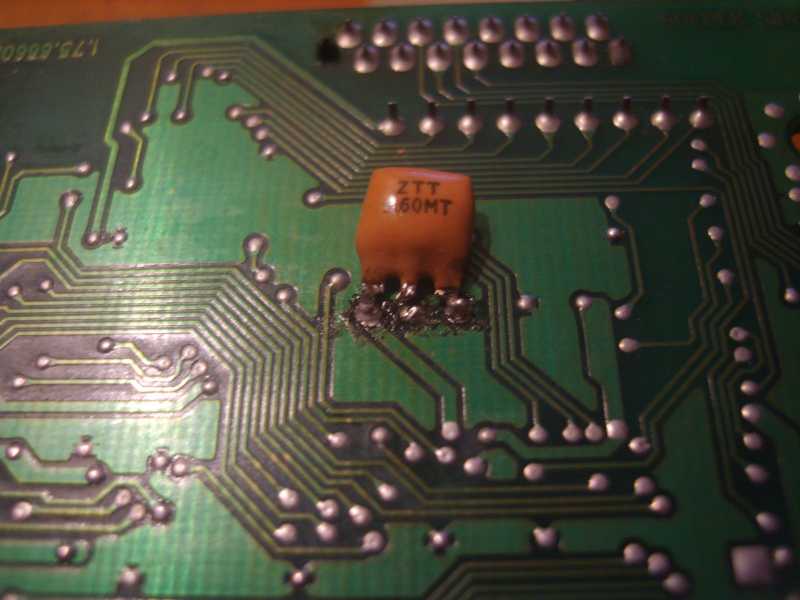

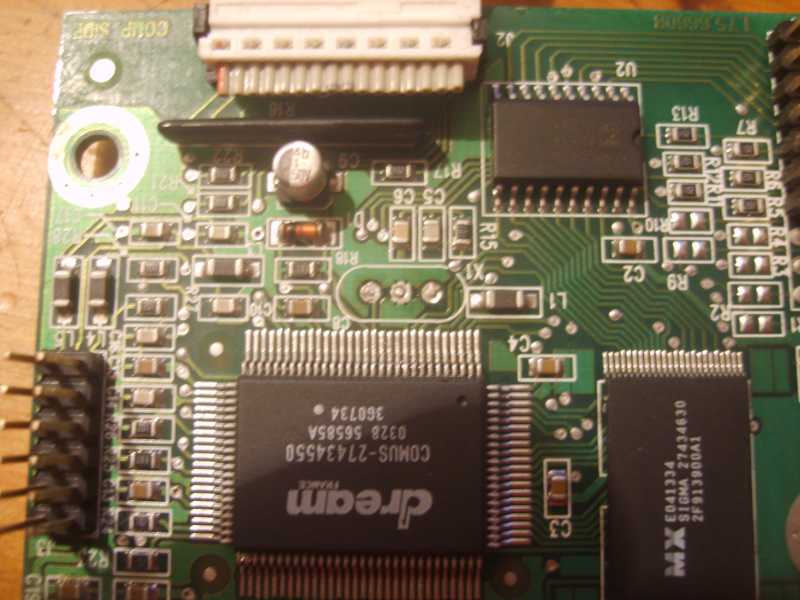

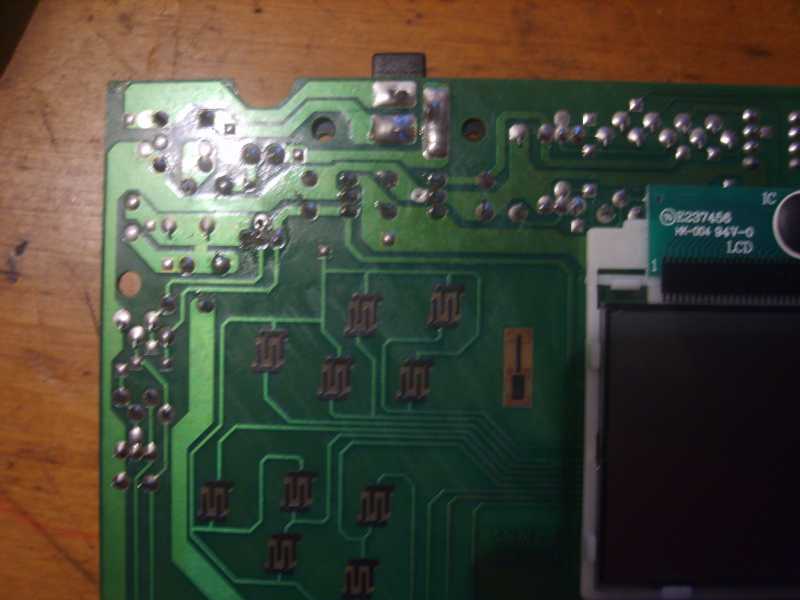

Какой то умник пытался там что то сделать,на плате та что маленькая с микросхемами был припаян где пайка ZTT 9.60MT.Я почитал что это керамический резонатор,А вот на самой плате обозначение как должен стоять кварц как на продолговатый блестящий.
Просто сейчас на дисплее происходит, это как будто кнопки нажимают все сразу и все подряд.

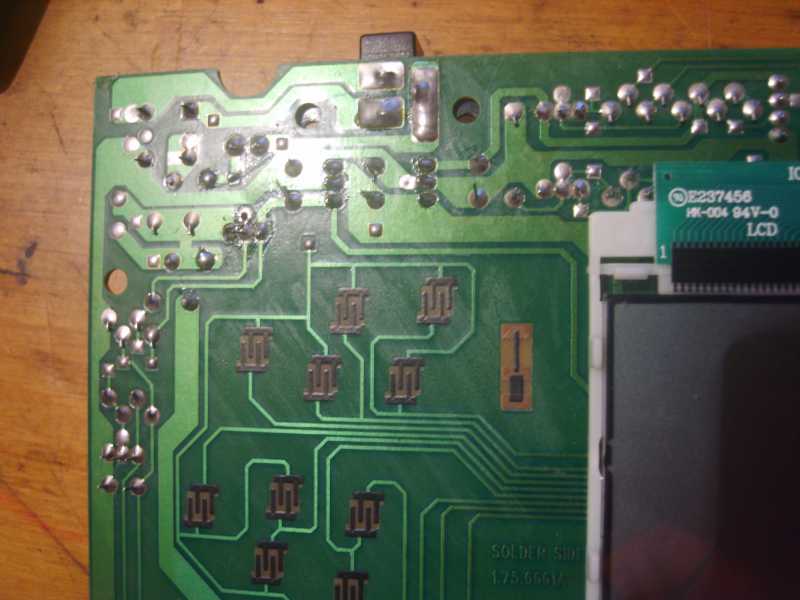

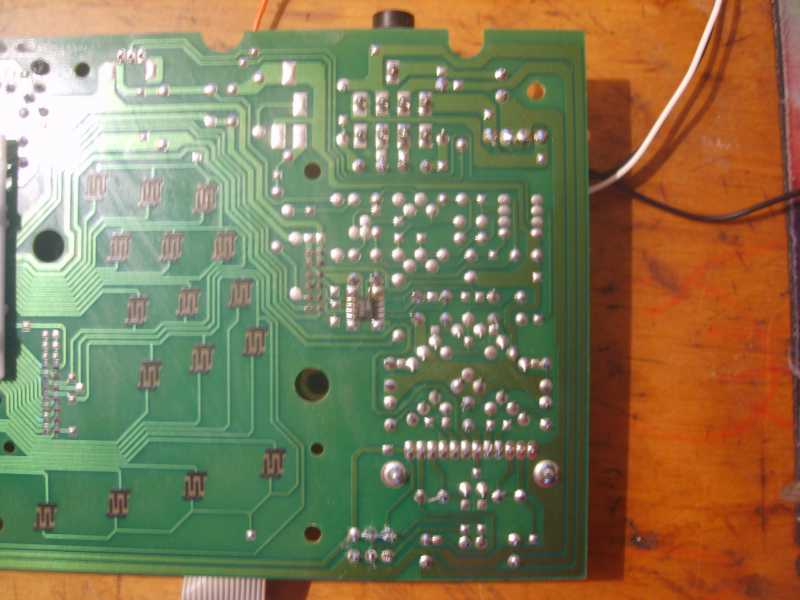

в общем вот фото.

Да уж... Без схемы сложно будет концы вывести. По форме то скорее всего именно такой и был. Вот только такие ли параметры... . Глюки на дисплее похоже именно из-за него. Да может и на остальное влиять - управляется то ведь микропроцессором... . Надо искать схему по любому... Хотя бы на похожий аппарат. Главное чтобы микропроцессор был такой (микросхема возле которой установлен этот кварц). Лучше пока не включай, может попадется что-то похожее.

Просто даже когда контакты это кварца пальцами трогаешь происходят изменения,или перестаёт блымать но как зависает.

Я об этом же и говорю. Попробуй поискать в запасах такой и заменить. Может он дохлый... как еще его паяли вопрос. Лучше бы заменить на аналогичный.
И к стати схемы смотри аккуратно качай... Я нашел несколько ссылок, скачал... некоторые платные - пароль требуют. Другие откровенный лохотрон! Наустанавливало на комп хрени всякой... зае... удалять!!! Так что осторожнее.

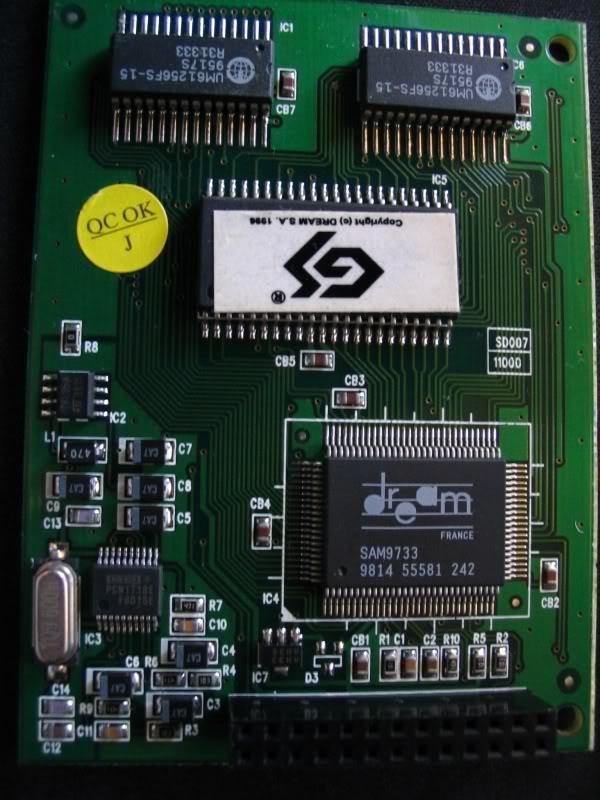

Привет.Полазил поискал я похожие схемы,и тут я нашёл плату синтезатора,может только старей,на точно такой же микросхеме Dream france.Но я немного не могу понять параметры кварца ,может ты опытным глазом глянешь какая частота .
Спасибо.
