Доброго времени суток! Возникла проблема, принесли на ремонт телевизор Ergo LE32D5 CV59H-BPW, БП CVB32005. В дежурный режим становится (красная лампочка горит) Экран черный. Было при включении пару раз загорелся на пару сек, появилась заставка и потом черный экран. LCD телевизоры еще не ремонтировал, ТВ разобрал, электролиты на вид не вздутые, горелых элементов на платах не обнаружил. Схему найти не могу, хотя уже второй день ищу в интернете. Это мой первый ремонт LCD телевизора. Вот теперь не знаю, с чего начать. Буду благодарен за любую помощь.

Здравствуйте. Я к сожалению схему тоже не нашел... Проверяйте выходные напряжения блока питания. Там и без схемы будет понятно есть напряжения или нет во вторичных цепях БП. Все ли напряжения присутствуют или нет какого то одного. Даже пусть Вы и не знаете точно какое там должно быть напряжение, но оно должно присутствовать однозначно. О величине напряжения в той или иной цепи можно приблизительно судить по эл.кондеру установленному в выпрямителе. Это хоть немного облегчит задачу и затем уже можно будет определится с последующими шагами поиска проблемы.

Напряжения с БП есть. 12в указаны на разьеме БП, они есть, а вот на другом разьеме, который идет к LED панели, напряжение не указано. Измеряется 24 вольта. Сколько должно быть, не могу понять. Прийдется завтра разбирать дальше. По всей видимости есть еще плата внутри, драйвер для питания подстветки скорее всего. Есть часть схемы БП (горячая часть). Части схемы, где вторичные цепи, отсутствует. Поиск в интернете результатов не дал.

Там где 24в посмотрите на выпрямитель (диод и кондер) и на кондере должно быть указано рабочее напряжение. Из него уже можно сделать приблизительный вывод. Но думаю так 24 и есть по стандарту. А там что, только два выпрямителя 12в и 24в ? Должны же быть 5в и 3.3 (3.5В).

Только 2. По всей видимости остальные находятся на mainboard. Поискал по маркировке на mainboard (CV59H-BPW), нашел еще один телевизор, вроде бы все один в один с Ergo, (Saturn LED 32A), тоже схему не могу найти.

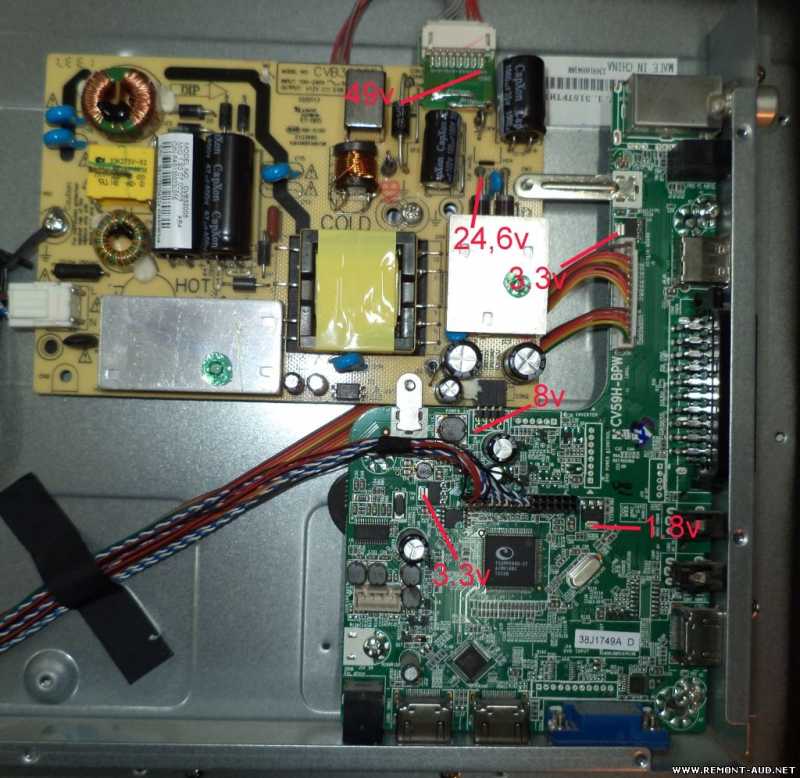

Приложил фото, которое нашел по Ergo. Так вот, там где на фото 49в, у меня 24в. Хоть что-то уже есть. Завтра буду разбираться. Если есть мысли, куда искать, буду благодарен за помощь

А вот там на фотке где написано 49в, не далеко от диода установлены два электролита. На какое рабочее напряжение???

Телевизор на работе, увеличил фото, на нем видно, что слева 100 мкф 100в, справа 1000 мкф 35в

В общем смотрите, это указаны напряжения в рабочем режиме скорее всего. А у Вас телевизор в дежурке и в рабочий режим не включается (если я правильно понял). Значит и напряжение может быть 24в вместо 49в... А что происходит при попытке включить тв в рабочий режим? Телевизор или хотя бы светодиод как то реагируют? На мой взгляд нужно проверять (мерить) остальные напряжения.... Если рисунок совпадает с Вашим тв 100% то в тех же точках должно быть такое же напряжение...Проверяйте. Результат замеров напишите, попробуем разобраться...

Если у кондера такое раб.напряжение то скорее всего там должно быть минимум вольт 70-80 в рабочем режиме. А что в описании фотографии сказано о показаниях напряжения - измерено в рабочем или дежурном режиме ?!

Описания не было Завтра уже на работе буду заниматься. Напишу результат измерений. Это уже хоть что-то есть. Убил на поиски вечер и пол ночи. Спасибо, что откликнулись
