ПРОФИ здравствуйте. Помогите протестировать блок питания tnpa5807 (схема с номинальными напряжениями). Скачал мануал, но никак не вставляет, не найду точки, не пойму шаги.

Добрый день. Отдельно от тв блок питания сложнее ремонтировать! Проверьте визуально на предмет вздутых электролитов, подгоревших деталей и некачественной пайки для начала. Если на вид все ОК то нужно подключить блок в ТВ и посмотреть есть ли свечение индикатора дежурного режима. Не слышно ли писка, цыкания или иных нестандартных звуков из БП. Постарайтесь описать подробнее Ваши наблюдения и действия. А так же то, как ведет себя ТВ в сборе. Что именно не работает и почему Вы решили что проблемы с БП?!

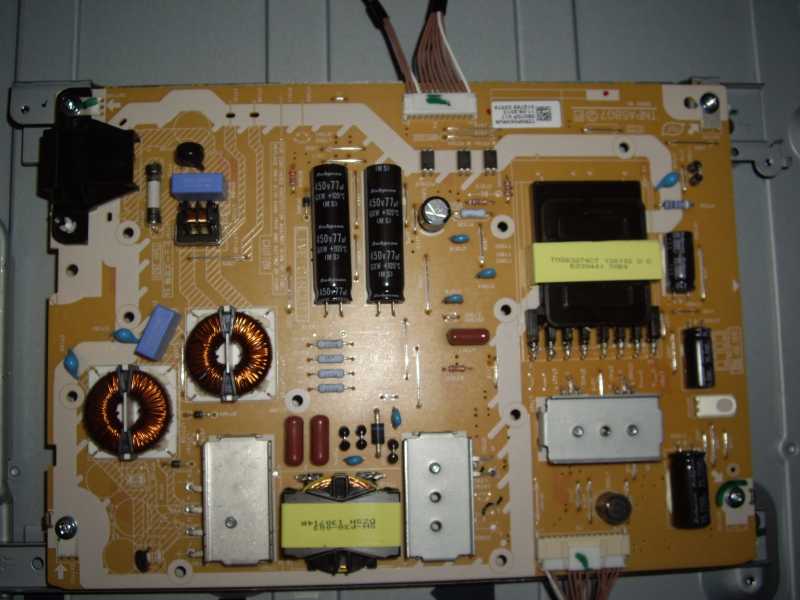

вот сейчас какраз тестирую в краце скажу при включении тв работает 5-10 сек при этом экран как стробоскоп маргает а потом тв отключается сейчас замеряю выходные напряжения на бп. СПАСИБО что откликнулись! Через часил напишу что я смог узнать

А хоть какое-то изображение просматривается? Сколько лет тв и постоянно ли он в дежурке был? Похоже действительно БП хандрит... Точно нет потеков под электролитами или вздутых верхушек?! Очень уж напоминает проблемный кондер...

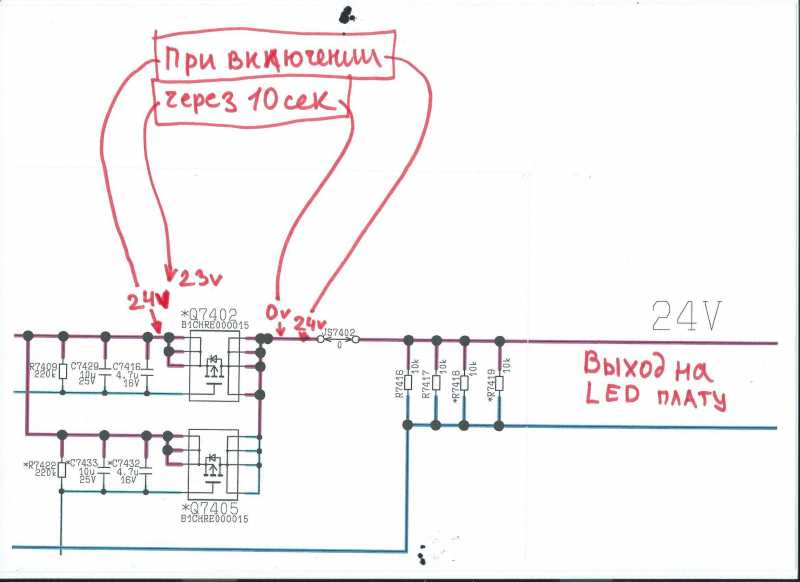

Докладываю.Пока не знаю что это за 8-миногие уродцы, но я уперся в них. При этом сначала отключал диоды, потом плату диодов, ничего в вольтаже не меняется.А в 10-ти мастерских мне объявили от 8 до 11 тр за перегоревшую подсветку или просто за ремонт

. Незнаю кому верить

Все детали чистые конденсаторы не опухшие . тв я взял в счет части зарплаты, за отсутствием денег у моей фирмы, ему года полтора он после ремонта, у меня полтора месяца.

ВОТ

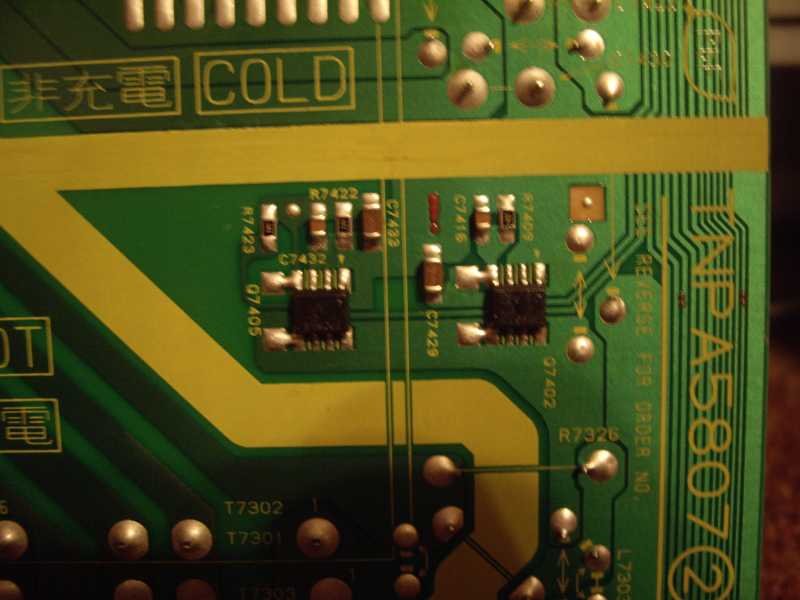

уф замучался вот эти уродцы

Цена действительно убойная... Очевидно они меняют все внутренности целиком... Эти "уродцы" выполняют роль ключей. На них подается управляющий импульс и они либо открыты и + 24 идет на плату, либо закрыты и тогда "0". Скорее всего проблема в управляющем импульсе (напряжении). А проверить их можно с помощью тестера. Обрыва в них точно нет, а вот на пробой проверить можно. Это полевые транзисторы с диодом внутри. Там точно так-же 3 вывода (посмотрите по схеме). Попробуйте проверить на пробой! Если целые, то надо рыть по шине управляющего импульса (синяя линия на вашей схеме).

На рисунке цифрами помечено куда поочередно подключать щупы тестера для проверки на пробой. Буквой "у" помечена шина управляющего импульса. А для проверки того, не садит ли плата "ЛЕД" цепь +24 нужно убрать перемычку и проверить напряжение +24 без нее.
