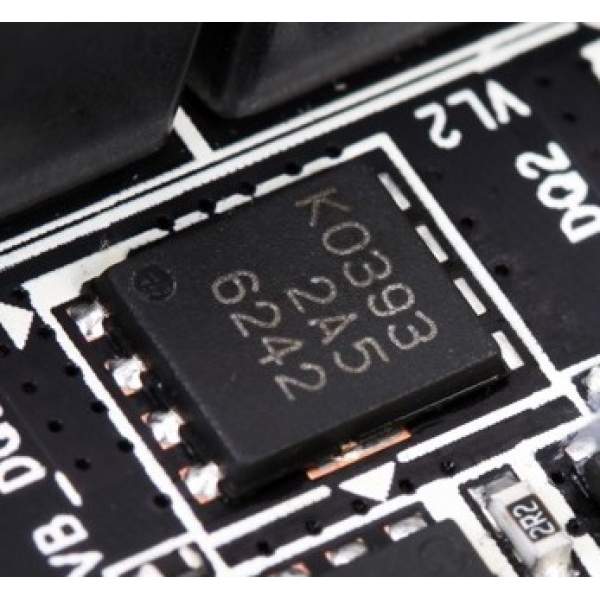

Здравствуйте помогите с проверкой,я так понимаю это полевой транзистор,(фото прилагаю)
Как проверить если есть только мультимитер ?
Спасибо.

День добрый! Фото сбрось на почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. Здесь не все форматы загружаются. А вообще я например проверяю так же как и биполярный - пробой, обрыв переходов. Есть подозрения то меняю. Обычно обрывает наглухо переходы или пробой явно сопротивление низкое. Хотя бывают и исключения. Лучше конечно заменой (почти как и все детали).

Вот фото

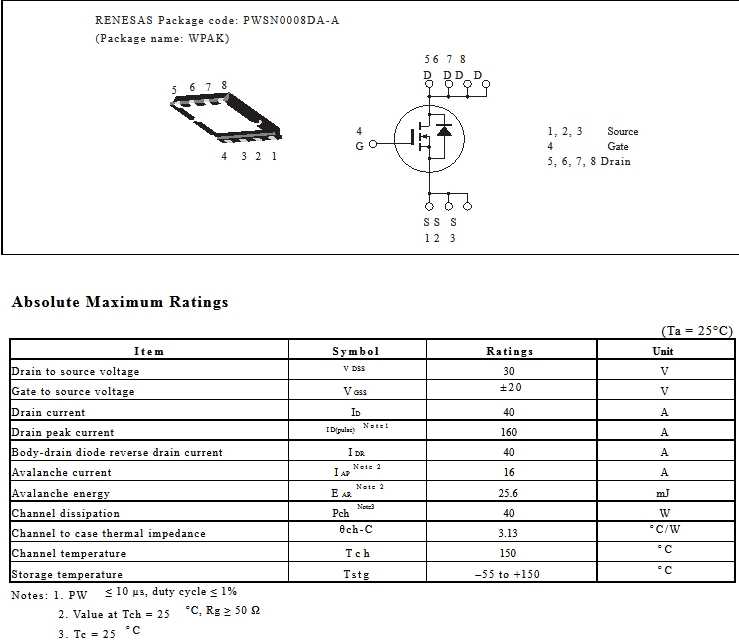

Да все то же самое как и у обычного полевого транзистора... Корпус только "затейливый" . PJK0393 полевик N канал. Проверять так же как и обычный полевой или биполярный . Вот картинка.


Посмотри даташит на этот транзистор, хотя и по картинке понятно что все те же выводы имеются G D S . Только по ножкам раскиданы.

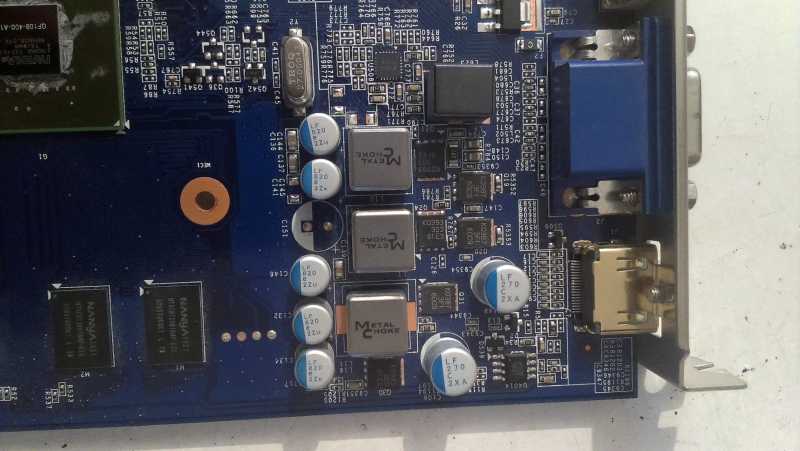

Имеется видеокарта при включении процессор видеокарты холодный,я сделал вывод что на него не идёт питание.Я замерял напряжение на дроселях,вообще ноль (фото),а должно быть.
Я вот думаю может они ?

Вот дроселя с другой стороны

Этих транзисторв много,и вот как их проверить ?чтоб не выпаивать ?

Вопрос понятен . Тогда наверно проще по напряжению судить. На выводах D и S проверить напряжение относительно "земли". По идее должно быть на обоих этих выводах приблизительно одинаковое постоянное напряжение. То есть через транзистор проходит напряжение. В твоем случаи этого будет достаточно так как на сколько понял где-то обрыв в цепи питания. Но если несколько транзисторов "не проводят" напряжение то скорее всего это причина не в них... На выводы G не поступает управляющее напряжение и транзисторы просто "закрыты". Не знаю насколько правильно объяснил , это упрощенное изложение .

Привет,я тут посмотрел некоторое видео по ремонту такой карты с такой поломкой,и думаю проверить питание ШИМ контроллера.
Я так понял мерять нужно так ?,один на ногу Шим а второй на землю ?

Привет. Да, по ножкам и второй щуп на "землю".
