Доброе утро!Перекинул концы, кстати я их не резал, фиксаторы в ночи не заметил, их чуть отгибаешь и провод вытаскивается, так вот, напряжения 180 и 80 поменялись местами.

я вот только не понимаю почему вторая подсветка не светится нормально

и в мануале че то не найду её, хоть посмотреть артикул

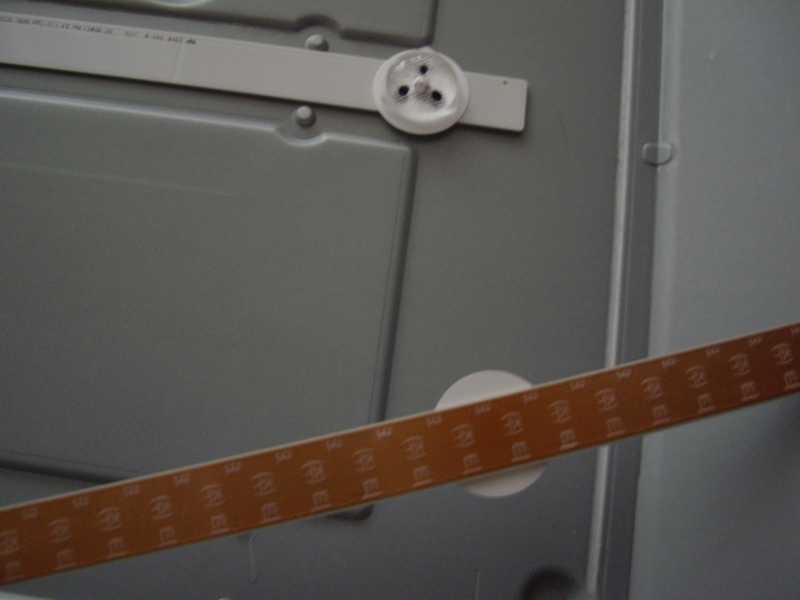

пошел разбирать

конкретного пожара я не вижу

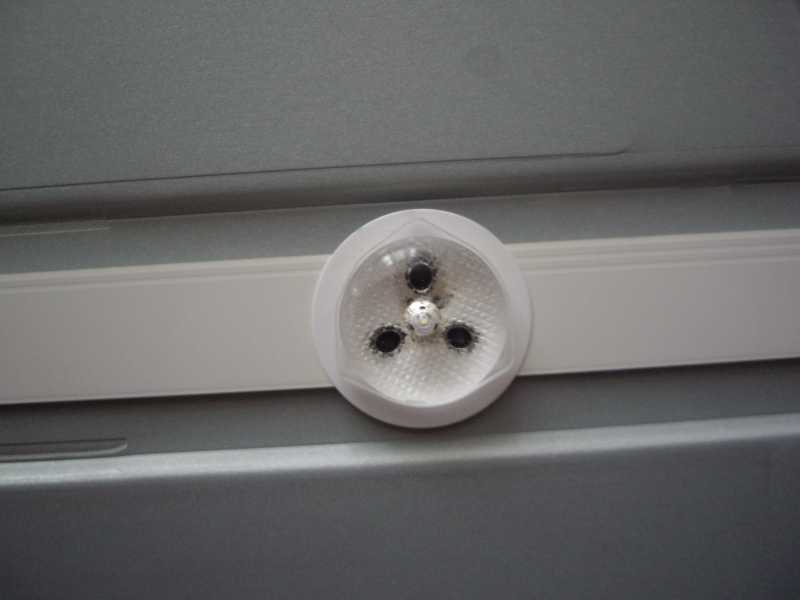

, вот только один имеет внутри небольшое затемнение

что мне делать дальше?

Добрый день. Ну раз поменялось и напряжение значит одна подсветка в обрыве. То на фотке как я понял светодиод? В мануале действительно нет информации по подсветке . Если честно, то никогда подсветку не разбирал - до этого не доходило . Скорее всего диоды соединены последовательно и если один оборвался, то нарушается вся цепь и в итоге вся ветка не работает.

Если не ошибаюсь, то можно тестером проверить не всю цепь а хотя бы тот диод с чернотой. Он должен прозваниваться как и обычный диод. Если сможешь добраться до его выводов прозвони тестером в режиме "диод" в одну и в другую сторону (поменяв щупы местами)

6916L-1241а на планке написано, там где диод с затемнением.Они последовательно соединены. всего 6 полосок по 10 диодов, причем каждая полоска состоит из двух по 5 диодов, может как то проверить на обрыв?

у него и выводов то нету нигде
